CRUCETA ASIMÉTRICA DE CONCRETO

CRUCETA ASIMÉTRICA DE CONCRETO

Armado vibrado

PRODUCTOS DE CALIDAD

Nuestros productos están certificados por grandes instituciones que nos respaldan.

Moderna infraestructura y máquinas de alta tecnología
lo que nos asegura una producción eficiente y de calidad certificada.

forma parte de nuestro gran equipo de profesiones

ENVÍANOS TU CV: rrhh@tecconsa.com

CARACTERÍSTICAS	UND	VALORES			DESCRIPCIÓN DEL PRODUCTO
Denominación		Crucetas Asimétricas (Za)			Para la instalación de aisladores tipo PIN o de suspensión en estructuras de alineamiento y anclaje de líneas aéreas de Media Tensión como: 22.9/13.2 Kv, 13.27/62 Kv y 10 kV.

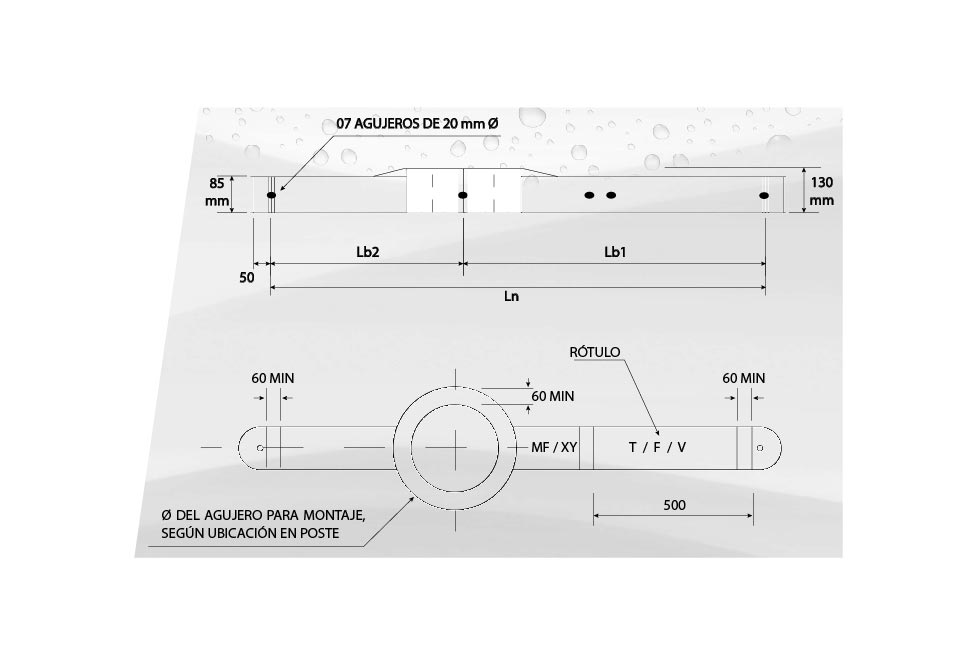

Longitud nominal (Ln)	m	1.50	1.80	2.00
Longitud de brazo mayor (Lb1)	m	0.90	1.20	1.20
Longitud de brazo menor (Lb2)	m	0.60	0.60	0.80
Diámetro interior para montaje de poste (Dn)	Ø mm	Según Espacio del Poste
Recubrimiento de concreto sobre estructura	mm	15	15	15
Carga de trabajo horizontal (T)	kg	250	250	250
Carga de trabajo longitudinal (F)	kg	200	200	200
Carga de trabajo vertical (V)	kg	100	100	100
Coeciente de seguridad mínimo		2	2	2
Proces de Fabricación		Vibrado
Resistencia a la compresión de concreto	kg/cm	210	210	210
Rotulado		Bajo Relieve
Peso aproximado	kg	62	95	105
